V rámci Francisovy turbíny byly vytvořeny objemové parametrizace rozvaděče a oběžného kola. Díky periodickým podmínkám, které jsou obsaženy v isogeometrickém řešiči, stačí modelovat pouze příslušné části turbíny v závislosti na počtu lopatek. V obou parametrizacích uvažujeme nulovou tloušťku na odtoku lopatek.

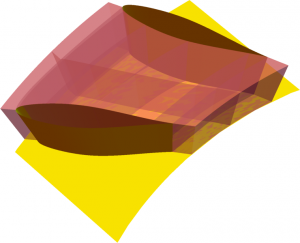

První model, objemová parametrizace mezi rozváděcími lopatkami, slouží k získání okrajových podmínek pro oběžné kolo. Vstupní okrajovou podmínkou pro proudění v rozvaděči je rovnoměrná rychlost, jejíž směr svírá konstantní úhel vzhledem k hranici rozvaděče. Díky prizmatickému tvaru lopatek je B-spline objemová parametrizace rozvaděče lineární ve směru osy turbíny. Navíc její konstrukce je pouze vytvoření rovinné sítě mezi rozváděcími lopatkami. Na následujícím obrázku je ukázána objemová parametrizace mezi dvěma rozváděcími lopatkami.

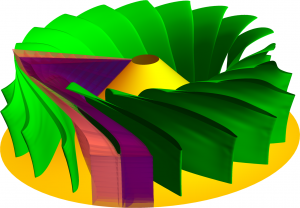

U objemové parametrizace oběžného kola Francisovy turbíny aplikujeme stejný postup jako v případě objemových parametrizací Kaplanovy turbíny (viz předchozí článek). Navíc je situace zjednodušena, neboť není nutné ořezávat lopatku Francisovy turbíny. Objem tvoří dva pláty: pravý a levý. Oba pláty jsou vytvořeny jako jako B-spline objem pro danou hranici (vstupem je šest hraničních ploch a cílem je určit vnitřní body objemu). Na následujícím obrázku je ukázka objemové parametrizace oběžného kola Francisovy turbíny.
